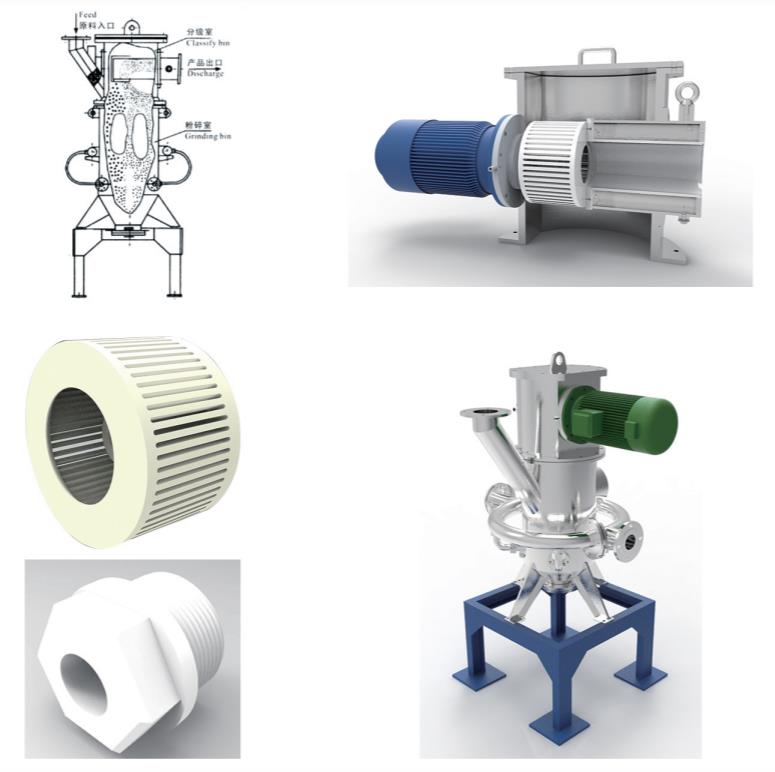

高压缩空气经拉瓦尔喷嘴加速成超音速气流后射入粉碎区，使物料流态化（气流膨胀呈流态化床 悬浮沸腾而相互碰撞 ） ， 因此每个颗粒具有相同的运动状态。在粉碎区， 被加速的颗粒在各喷嘴 交汇点相互对撞粉碎。粉碎后的物料被上升气流输 送至分级区， 由水平布置的 分级轮筛选出达到粒 度要求的细粉， 未达到粒度要 求的粗粉返回粉碎区继续粉碎。合格细粉随气流进入高效旋风分离器得到收集， 最后含尘气体经收尘器过滤净化后排入大气。
1、适合千莫氏硬度 9以下的各种物料的干法粉碎，尤其适合于高硬度、离纯度和高附加值物料的粉碎；
2、低温无介质粉碎， 尤其适合于热敏性、低熔点、含糖份及挥发性物料的 粉碎 ；
3 、粉碎过程主要依靠物料自 身之间的碰撞来完成 ， 有别千机城粉碎依靠刀片或锤头等对物料的 冲击粉碎，因而设备耐磨损，产品纯度高；
4、整套系统密闭粉碎 ， 粉尘少 ， 噪音低 ， 生产过程清洁环保
5、开机即可稳定工作 ，成品 率离， 少盘原料即可得到合格产品
6、全自动—键启停伺选触摸屏），自 动程序或手动控制
7、只有洁净压缩气通过喷嘴 ， 磨损极轻不影响产品品质
8、粒度分布集中 ： 无过粉碎现象＆ 跑大颗粒现象
9、运行稳定 ， 高再现性和高 可靠性；品质 卓越 ， 经久耐用
10、细度 : D97: 3- lO Ou m; 产量系列化: 2-SOOOkg/h
11、通用性好 · 各种软硬、轻重物料； 颗粒形貌好且都是无夹带
12、主机无需二次外界风、不吸潮， 流场稳定品质均—
13、更换喷嘴仅需打开砉腔有机玻璃观察窗， 方便快捷
14、主机底部无积料死角， 清洗彻底； 尾料决捷排放装置

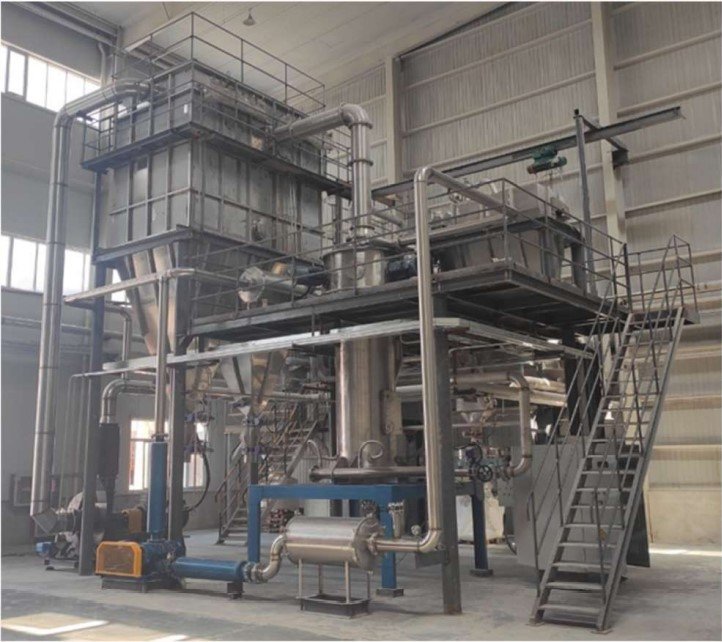

流化床气流磨是—种气流粉碎和分级—体的设备，流化床气流磨粉碎系统组成主要有气源、原料供给 系统、流化床气流磨主机，微粉收集系统（含引风），电气控制柜等
| 型号 | BYQLM - 60 | BYQLM - 100 | BYQLM - 140 | BYQLM - 200 | BYQLM - 260 | BYQLM - 315 | BYQLM - 350 | BYQLM - 200*3 | BYQLM - 260*3 | BYQLM - 315*3 | BYQLM - 315*4 |
| 原料粒度 | ＜3mm | ||||||||||
| 产品粒度 um | 2~45um无极可调 | ||||||||||
| 产量范围 KG/H | 2~45 | 5~135 | 15~300 | 35~650 | 45~800 | 90~1600 | 120~1800 | 150~2500 | 180~3500 | 300~5000 | 500~8000 |
| 喷嘴数量 | 3 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
| 分级轮功率 KW | 0.75 | 3 | 4 | 5.5 | 7.5 | 15 | 18.5 | 5.5*3 | 7.5*3 | 15*3 | 15*4 |
| 电机最高转速 | 18000 | 12000 | 8000 | 6000 | 5000 | 4000 | 4000 | 6000 | 5000 | 4000 | 4000 |
| 空压机压力 MPa | ≤0.7 | ||||||||||
| 空压机流量 Nm³/min | 3 | 6 | 10 | 20 | 30 | 40 | 40~60 | 50~70 | 60~80 | 80~120 | 160~180 |
| 风机功率 KW | 4 | 2.2 | 4 | 7.5 | 7.5 | 18.5 | 18.5 | 22 | 27 | 45 | 55 |
| 系统功率 | 5.5 | 9 | 10 | 15 | 18 | 35 | 38.5 | 40 | 51 | 108 | 118 |
